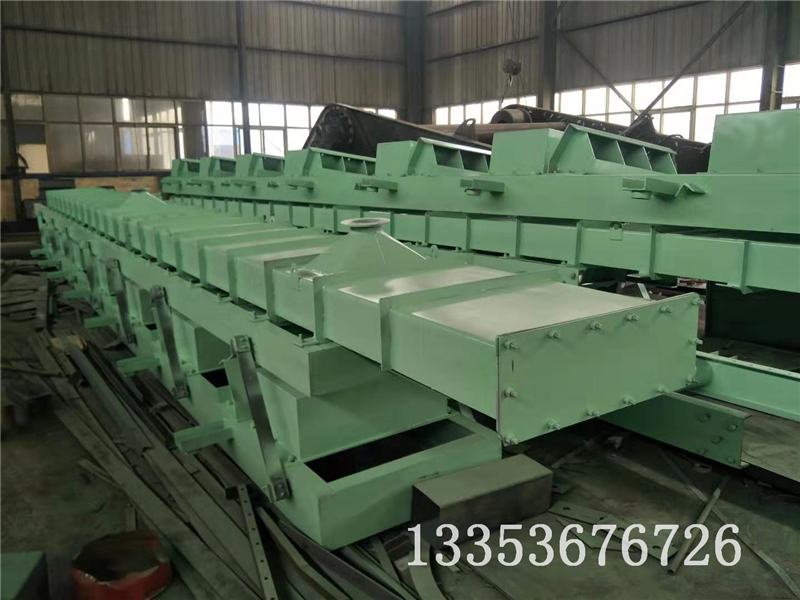

臥式長距離振動慣性輸送機介紹
振動輸送機又稱槽式振動輸送機，臥式長距離振動慣性輸送機。該輸送機適用于在低于800°C的溫度下輸送各種粉末，顆粒，塊狀和混合物。 它廣泛用于建材，冶金，化工，煤炭等行業。 例如：水泥工業中原材料，中間半成品和成品的運輸； 它是鋼鐵行業中燒結礦等高溫物料的輸送設備。它是一種用途廣泛，結構先進的高溫物料振動輸送設備。
臥式長距離振動慣性輸送機設備工作原理：
水平振動輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。SCG型長距離振動輸送機有敞開式、封閉式兩種，料槽橫截面可以做成圓形、矩形和梯形等多種型式。料槽的進料和出料也可根據需要制成一點進料、一點出料，一點進料、多點出料，多點進料、一點出料等多種型式。輸送距離較長時可用多臺輸送機連接起來輸送。SCG型長距離振動輸送機料槽使用橡膠彈簧或鋼簧支承，依靠固定在料槽上的兩臺振動電機的自同步運轉，使料槽產生直線振動。
臥式長距離振動慣性輸送機產品特點：
1.即可全封閉輸送，消除粉塵污染，也可敞開輸送；
2.輸送量大、隔熱效果好，不需冷卻裝置，耗電少；
3.結構簡單、調試容易、易損件品種少、維修方便；
4.啟動、停機迅速、運轉平穩，隔振性能好、燥音小；
5.安裝方便，不需專用地基及地角螺栓，便于移動位置；
6.單機輸送機距離可達20米，多機軟連接可隨需要任意延長；
7.可以多點進、卸料，適宜于水泥熟料及礦渣庫底、庫頂輸送。

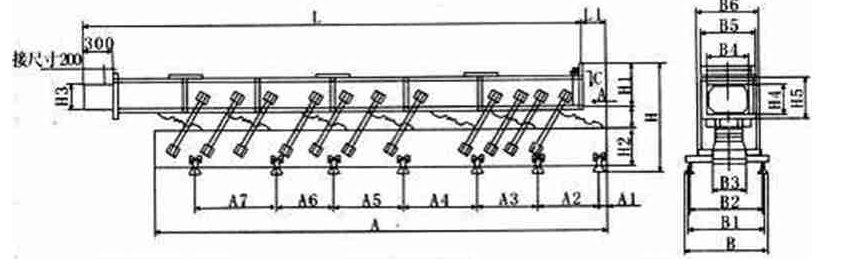

振動輸送機-長距離振動慣性輸送機-型號選型結構

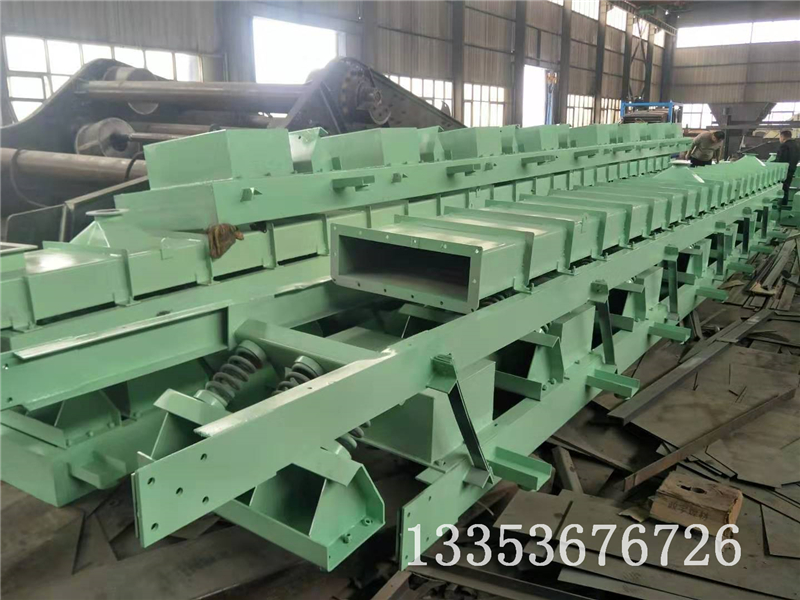

本機由槽體、槽架、底架、主振簧、導向板、隔振簧、驅動裝置及進出料口等組成。
1、槽體是用來輸送物料的，其在振動過程中直接將能量傳遞給物料，使物料沿輸送方向作連續拋擲運動。
2、底架和驅動部與槽體、槽架等組成內彈性系統的對衡質量，驅動部回轉時的離心慣力以底架為支點，作用于槽架上。
3、主振彈簧、槽架、槽體及底架部分的有機結合，組成一個完整彈性工作系統，輸送物料時，該彈性系統工作于低臨界共振狀態下，主振彈簧將槽架與底架彈性連接，并支撐一部分槽架和槽體的重量。
4、導向板對槽架和底架的振動方向起導向作用。
5、隔振簧用于支撐平衡整機，同時對底架傳遞到地基的沖擊力起減弱作用。
6、槽架的作用主要有以下三點：一是隔熱，將輸送熱料時槽體的熱量與彈性元件隔開；二是槽體受熱伸長不會影響主振簧的工作剛度，以免引起嚴重的彎曲振動和振動方向的偏離；三是支撐并固定槽體，使槽體和槽架形成一個完整的工作質體。
7、驅動裝置是由電機帶動偏心裝置，通過傳力桿使驅動彈簧產生周期性變化的往復激振力，機器在該力作用下振動，從而實現輸送物料的目的。
8、槽架上的振幅牌，用于顯示槽體的振幅，槽體上的雙振幅值可直接從振牌上讀出。

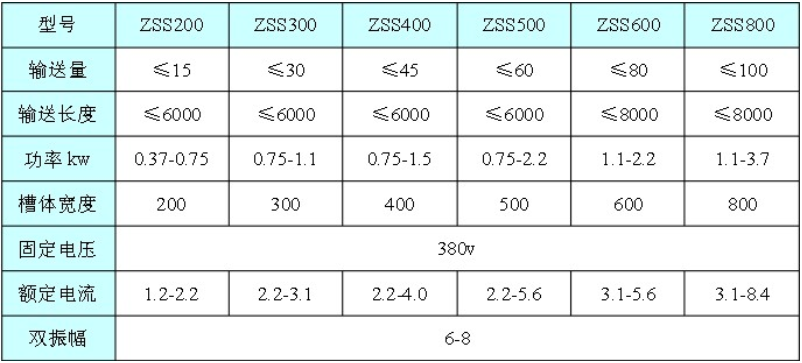

型號參數表：
