板式鏈板給礦機處理輸送石灰石現場使用要求分析
鵬威機械生產的板式鏈板給礦機重型板式喂料機可輸送較大粒度，物料尺寸一般不大于板寬的60%，其安裝傾角不大于15°。輸送板寬一般在1250mm--3150mm中型板式給礦機中型板式喂料機輸送物料塊重不超過140KG，堆積密度不大于1200KG/M3，輸送板寬一般在500mm--1250mm.輕型板式給礦機輕型板式喂料機輸送物料塊重不超過100KG，堆積密度不大于1200KG/M3，輸送板寬一般在500mm--1250mm。板式輸送機的種類與區別-廠家介紹。
中型板式給礦機應用舉例：
板式輸送機的種類與區別-廠家介紹，物料原始參數如下： 物料名稱：輸送給料粒度 mm ≤600密度 t/m3 ～1.5含水量 % ≤5物料下落高度 m ≤3自然休止角 ° 30-35根據以上原始參數，選擇1250×6000中型板式給礦機1250×6000中型板式給礦機技術參數如下：規格 1250×6000 槽板寬 mm 1250 中心距 mm 6000 輸送物料粒度 mm ~600 輸送物料 石灰石 物料容重 t/m3 ~1.5 輸送量 t/h 40~400 輸送傾角 ° 0 輸送速度 m/s ~0.153 合金結構鋼鏈節距 mm 250 電動機 YVF2-180M-4-18.5 功率 kw 18.5 減速機 DFY320-250 速比 i 250

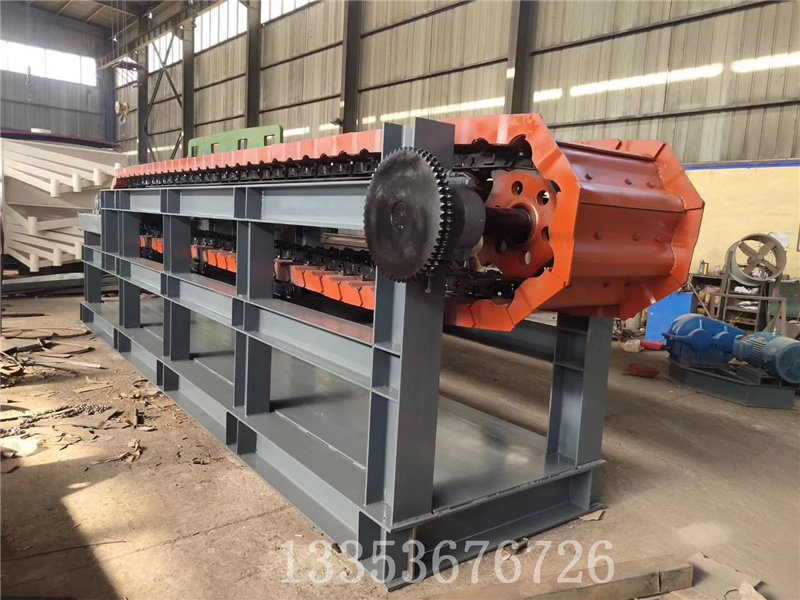

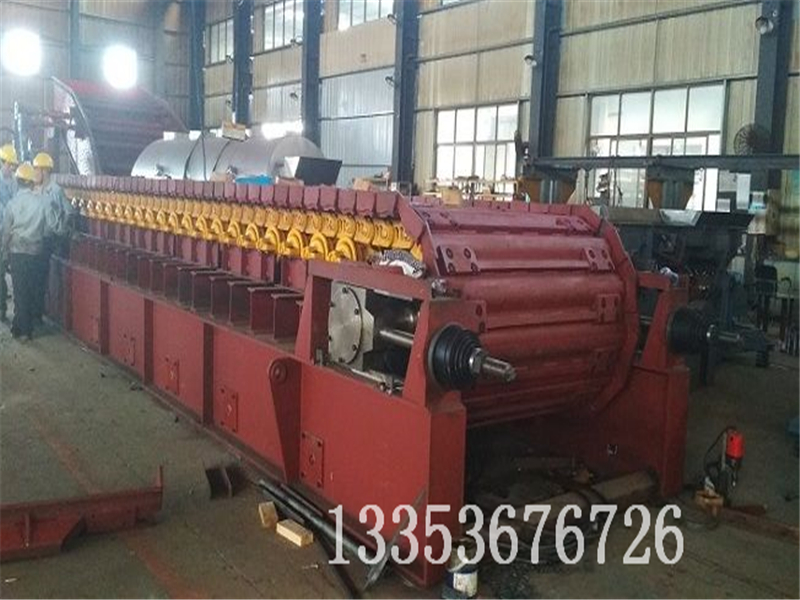

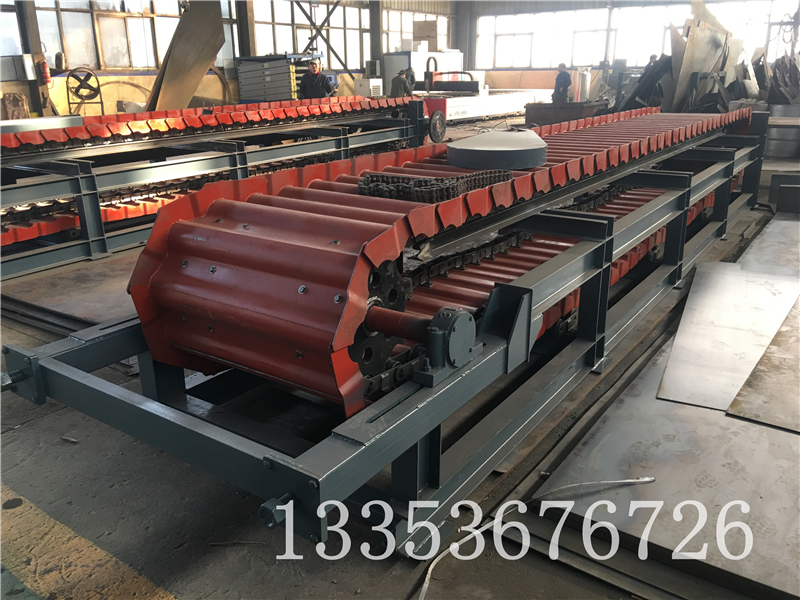

重型板式給礦機應用舉例：
輸送物料原始參數 —輸送物料 礦石—物料粒度 mm ≤800mm—喂料寬度 mm 1500—頭尾軸中心距 mm 4500—輸送傾角 ° 0—輸送量 m3/h ～200根據以上條件選擇1500×4500重型板式給礦機1500×4500重型板式給礦機技術參數規格 1500×4500 槽板寬度 mm 1500底板材質16Mn厚度16mm中心距 mm 4500 輸送物料 礦石 輸送物料粒度 mm ≤800 輸送量 t/h ～200 輸送傾角 ° 0 輸送速度 m/s ~0.07 鏈節距 mm 203 電動機 1臺 YVF2-180L-6 變頻調速功率 kW 15 減速機 1臺 P2KA14-500 空心軸套裝速比 i 500 安裝方式 左裝/右裝
板式給礦機應用分析輸送物料：
石灰石物料最大顆粒尺寸;小于200mm輸送產量：50t/h根據以上原始參數，選擇600×3000輕型板式給礦機，板式給料機技術參數如下設備名稱： 600×3000輕型板式給礦機性能參數 規格 600×3000 槽板寬 mm 600 中心距 mm 3000 輸送物料 石灰石 輸送物料粒度 mm ≤350 輸送量 t/h 50~60 輸送傾角 ° 0 輸送速度 m/s ~0.1 合金結構鋼鏈節距 mm 200 減速電機 KA97/CRL67-287-MV100L1-2.2 變頻電機速比 i 287 功率 kW 2.2 設備重量 t 3.2
板式給礦機應用輸送物料原始參數輸送物料：
紅土鎳礦物料水分：大于20%物料粒度 mm ≤500mm喂料寬度 mm 1200頭尾軸中心距 mm 4500輸送傾角 ° 0輸送量 m3/h ～200考慮物料輸送水分比較大，選擇新型皮帶板式給料機，型號為1200×10000 1200×10000新型板式給礦機技術參數性能參數 規格 1200×10000 膠帶寬度 mm 1200 中心距 mm 10000 允許輸送物料粒度 mm ≤220 輸送物料 輸送量 t/h 35~350，正常250 輸送傾角 ° 待定 輸送速度 m/s ~0.12 鏈條節距 mm 200 電動機 YVF2-180M -4-18.5 變頻電機功率 kW 18.5 減速機 P2KA12-320 行星直交扭力臂安裝速比 i 320 安裝方式 左裝或右裝 設備重量 t ~20.6 。
