新型馳張沸騰篩一種復合弛張篩雙振源同步激振機構
本實用新型公開了一種復合弛張篩雙振源同步激振機構，包括萬向聯軸器、偏心轉動件、電機組件和伸縮連接件，所述伸縮連接件的左右兩端均設有萬向聯軸器，萬向聯軸器遠離與伸縮連接件連接的一端通過螺栓連接有偏心轉動件，偏心轉動件遠離與萬向聯軸器連接的一端中心與電機組件的輸出軸端部連接，所述電機組件通過外部控制開關運行，通過螺紋柱轉動可以調節在螺紋連接盲孔內部長度，以此調節伸縮連接件的長度，使得調節更方便，該復合弛張篩雙振源同步激振機構，結構簡單，不但使得對裝置安裝更方便，而且對安裝到復合弛張篩時平衡度更好，使得產生的振動效果更好。
1．一種復合弛張篩雙振源同步激振機構，包括萬向聯軸器（1）、偏心轉動件（2）、電機組件（3）和伸縮連接件（4），其特征在于：所述伸縮連接件（4）的左右兩端均設有萬向聯軸器（1），萬向聯軸器（1）遠離與伸縮連接件（4）連接的一端通過螺栓連接有偏心轉動件（2），偏心轉動件（2）遠離與萬向聯軸器（1）連接的一端中心與電機組件（3）的輸出軸端部連接，所述電機組件（3）通過外部控制開關運行。
2．根據權利要求1所述的一種復合弛張篩雙振源同步激振機構，其特征在于：所述電機組件（3）包括同步電機（32），同步電機（32）的一側設有對其安裝固定的安裝盤（31），安裝盤（31）上的邊緣處均勻設有螺栓孔。
3．根據權利要求1所述的一種復合弛張篩雙振源同步激振機構，其特征在于：所述偏心轉動件（2）包括連接轉軸（22），連接轉軸（22）的一端側面均勻設有加固柱，且連接轉軸（22）的另一端外側設有偏心轉動盤（21）。
4．根據權利要求1所述的一種復合弛張篩雙振源同步激振機構，其特征在于：所述伸縮連接件（4）包括連接柱一（42）和連接柱二（44），連接柱二（44）的一端設有一體連接的螺紋柱（43），所述連接柱一（42）的一端設有與螺紋柱（43）對應的螺紋連接盲孔（41）。
一種復合弛張篩雙振源同步激振機構
技術領域
本實用新型涉及復合弛張篩技術領域，具體為一種復合弛張篩雙振源同步激振機構。
背景技術
現有技術的弛張篩結構形式是由主篩筐、浮動篩筐、電機驅動裝置組成，主篩筐與浮動篩筐通過剪切橡膠塊柔性連接，主篩筐上的固定橫梁和浮動篩框上的浮動橫梁交錯布置，并使用彈性材料制作的篩板將固定橫梁和浮動橫梁連接，工作時由驅動裝置帶動位于主篩筐上的偏心激振器，偏心激振器產生的慣性激振力使主篩筐發生振動，通過剪切橡膠塊將激振力傳遞至浮動篩筐，使浮動篩筐做往復直線運動，主篩筐和浮動篩筐之間有相對位移差，固定橫梁與浮動橫梁相應地產生位移差，從而使篩板拉緊松弛，產生弛張運動，并且現有激振機構結構復雜，只有一個電機驅動，安裝時造成整個裝置偏心，振動效果差，不能滿足人們的需求。
發明內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種復合弛張篩雙振源同步激振機構，結構簡單，不但使得對裝置安裝更方便，而且對安裝到復合弛張篩時平衡度更好，使得產生的振動效果更好，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種復合弛張篩雙振源同步激振機構，包括萬向聯軸器、偏心轉動件、電機組件和伸縮連接件，所述伸縮連接件的左右兩端均設有萬向聯軸器，萬向聯軸器遠離與伸縮連接件連接的一端通過螺栓連接有偏心轉動件，偏心轉動件遠離與萬向聯軸器連接的一端中心與電機組件的輸出軸端部連接，所述電機組件通過外部控制開關運行。
進一步的，所述電機組件包括同步電機，同步電機的一側設有對其安裝固定的安裝盤，安裝盤上的邊緣處均勻設有螺栓孔，通過安裝盤可以將同步電機固定在復合弛張篩的外側上，使得安裝更方便，且通過同步電機可以帶動偏心轉動件轉動，通過偏心轉動件轉動復合弛張篩振動。
進一步的，所述偏心轉動件包括連接轉軸，連接轉軸的一端側面均勻設有加固柱，且連接轉軸的另一端外側設有偏心轉動盤，通過偏心轉動盤轉動可以產生離心力，以此產生振動，通過加固柱使得連接轉軸更牢固。
進一步的，所述伸縮連接件包括連接柱一和連接柱二，連接柱二的一端設有一體連接的螺紋柱，所述連接柱一的一端設有與螺紋柱對應的螺紋連接盲孔，通過螺紋柱轉動可以調節在螺紋連接盲孔內部長度，以此調節伸縮連接件的長度，使得調節更方便。
與現有技術相比，本實用新型的有益效果是：本復合弛張篩雙振源同步激振機構，具有以下好處：
1、本實用新型上設置了安裝盤，通過安裝盤可以將同步電機固定在復合弛張篩的外側上，使得安裝更方便，且通過同步電機可以帶動偏心轉動件轉動，通過偏心轉動件轉動復合弛張篩振動。
2、本實用新型上設置了偏心轉動盤，通過偏心轉動盤轉動可以產生離心力，以此產生振動，通過加固柱使得連接轉軸更牢固。
3、本實用新型上設置了螺紋柱，通過螺紋柱轉動可以調節在螺紋連接盲孔內部長度，以此調節伸縮連接件的長度，使得調節更方便，該復合弛張篩雙振源同步激振機構，結構簡單，不但使得對裝置安裝更方便，而且對安裝到復合弛張篩時平衡度更好，使得產生的振動效果更好。
附圖說明

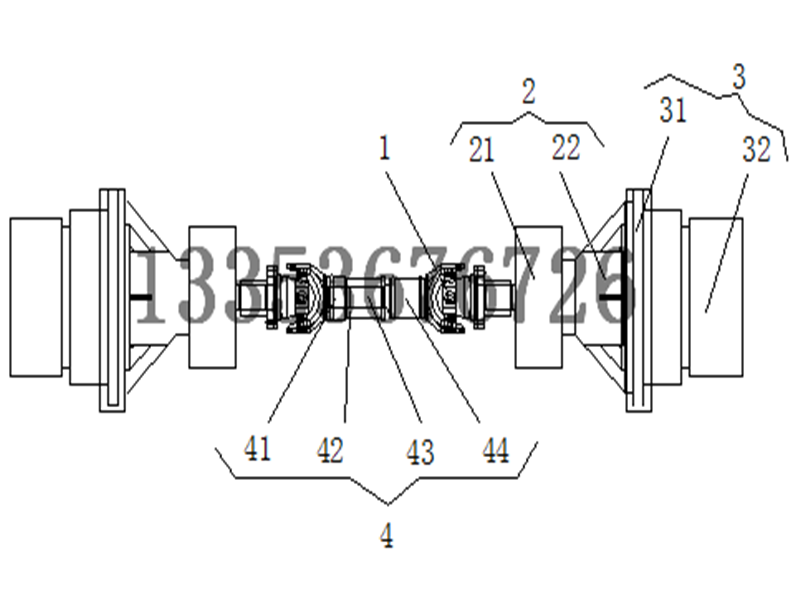

圖1為本實用新型結構示意圖；

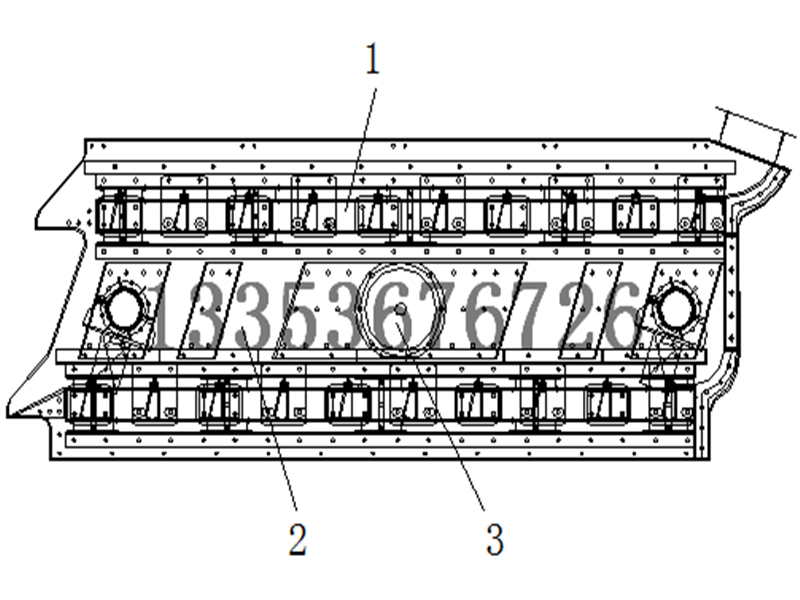

圖2為本實用新型安裝結構示意圖。
圖中：1萬向聯軸器、2偏心轉動件、21偏心轉動盤、22連接轉軸、3電機組件、31安裝盤、32同步電機、4伸縮連接件、41螺紋連接盲孔、42連接柱一、43螺紋柱、44連接柱二。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-2，本實用新型提供一種技術方案：一種復合弛張篩雙振源同步激振機構，包括萬向聯軸器1、偏心轉動件2、電機組件3和伸縮連接件4，伸縮連接件4的左右兩端均設有萬向聯軸器1，萬向聯軸器1遠離與伸縮連接件4連接的一端通過螺栓連接有偏心轉動件2，偏心轉動件2遠離與萬向聯軸器1連接的一端中心與電機組件3的輸出軸端部連接，電機組件3通過外部控制開關運行，電機組件3包括同步電機32，同步電機32的一側設有對其安裝固定的安裝盤31，安裝盤31上的邊緣處均勻設有螺栓孔，通過安裝盤31可以將同步電機32固定在復合弛張篩的外側上，使得安裝更方便，且通過同步電機32可以帶動偏心轉動件2轉動，通過偏心轉動件2轉動復合弛張篩振動，偏心轉動件2包括連接轉軸22，連接轉軸22的一端側面均勻設有加固柱，且連接轉軸22的另一端外側設有偏心轉動盤21，通過偏心轉動盤21轉動可以產生離心力，以此產生振動，通過加固柱使得連接轉軸22更牢固，伸縮連接件4包括連接柱一42和連接柱二44，連接柱二44的一端設有一體連接的螺紋柱43，連接柱一42的一端設有與螺紋柱43對應的螺紋連接盲孔41，通過螺紋柱43轉動可以調節在螺紋連接盲孔41內部長度，以此調節伸縮連接件4的長度，使得調節更方便，該復合弛張篩雙振源同步激振機構，結構簡單，不但使得對裝置安裝更方便，而且對安裝到復合弛張篩時平衡度更好，使得產生的振動效果更好。
在使用時：通過安裝盤31可以將同步電機32固定在復合弛張篩的外側上，使得安裝更方便，且通過同步電機32可以帶動偏心轉動件2轉動，通過偏心轉動件2轉動復合弛張篩振動，通過螺紋柱43轉動可以調節在螺紋連接盲孔41內部長度，以此調節伸縮連接件4的長度，使得調節更方便，以此保證偏心轉動件2位于復合弛張篩的左右兩側，使得振動效果更好。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
