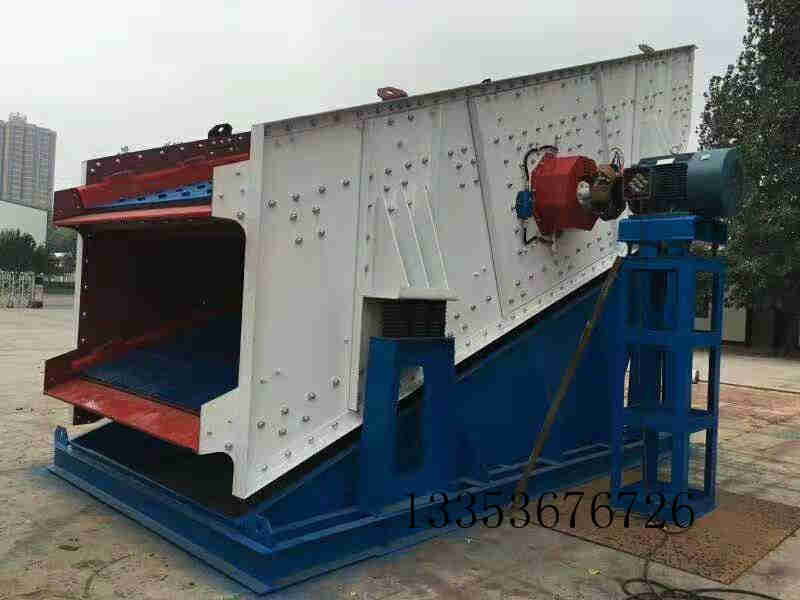

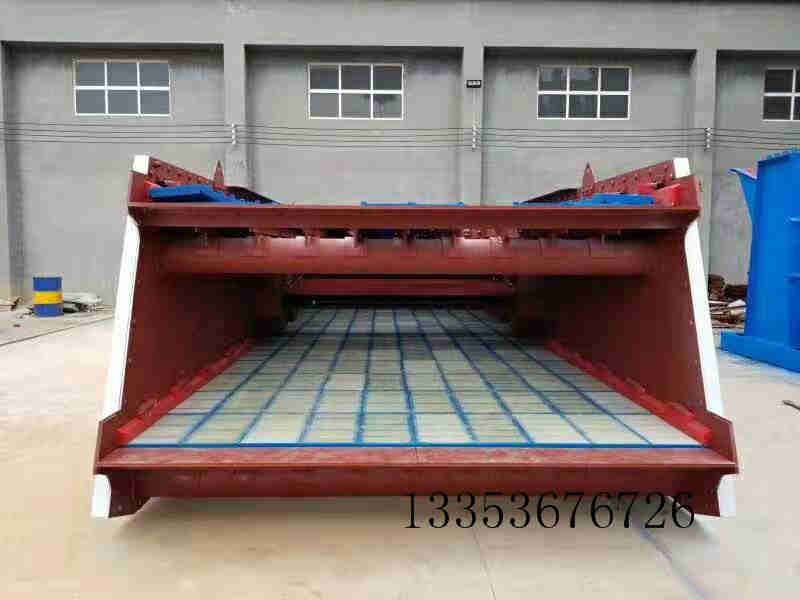

YK型圓振動篩概述：
YK型塊偏心圓振動篩是一種常用的簡便型礦用直線型振動篩，因其篩箱運動軌跡為圓，故稱呼為圓振動篩。該系列振動篩多為一層篩分，亦可以使用雙層篩分，具有處理量大，維護成本低，安裝使用簡單等特點，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
YK型圓振動篩特點：
（1） 振動強度高、生產能力大、篩分效率高；
（2） 細粒級有機會向料層下部移動，并通過篩孔排出；
（3） 卡在篩孔中的物料可以跳出，防止篩孔堵塞；
（4） 設備維修保養方便，使用周期及整機使用壽命長；
（5） 采用十字軸萬向節傳動軸或橡膠聯軸節等柔性聯接，運轉平穩；
（6） 該篩機結構簡單，有利于提高設備的制造工藝水平和裝配精度；
（7） 可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩子的處理量；
（8） 激振器采用塊偏心形式，不僅使激振器偏心質量單重激振力增大，而且激振力可隨機調控，便于模塊化設計和使用。

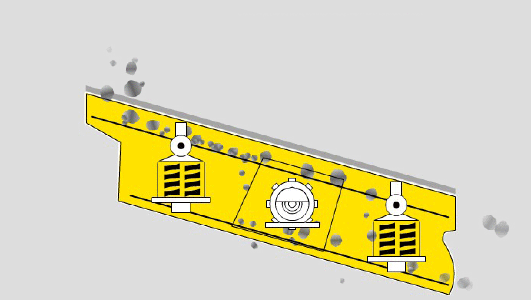

工作原理：
YK圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩箱振動。YK型塊偏心圓振動篩是單質量彈性系統，電動機經彈性聯軸器，使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
注：該系列礦用振動篩是一種較輕型的篩分設備，和YA系列圓振動篩相比較具有結果簡單，造價低，可維護性強等優點。
技術參數：
|
型號
|
篩網
層數
|
篩網
面積
(m2)
|
篩孔
尺寸
(mm)
|
最大進
料尺寸
(mm)
|
處理
能力
(m3/h)
|
振動
功率
(r/min)
|
雙振
幅
(mm)
|
電機
功率
(kw)
|
篩面
傾角
(度)
|
篩面
規格
(mm)
|
參考
重量
(kg)
|
外形尺寸
(長×寬×高)
(mm)
|
|
2YK1225
|
2
|
6
|
4-50
|
400
|
8-60
|
800-970
|
8
|
5.5
|
20
|
1200×2500
|
3500
|
3040×1840×800
|
|
3YK1225
|
3
|
9
|
4-50
|
400
|
10-70
|
800-970
|
8
|
5.5
|
20
|
1200×2500
|
3850
|
3040×1840×1200
|
|
2YK1230
|
2
|
7.2
|
4-50
|
400
|
12-78
|
800-970
|
8
|
7.5
|
20
|
1200×3000
|
4200
|
3390×1900×800
|
|
3YK1230
|
3
|
10.8
|
4-50
|
400
|
13-80
|
800-970
|
8
|
7.5
|
20
|
1200×3000
|
4600
|
3537×1900×1200
|
|
2YK1237
|
2
|
8.88
|
4-50
|
400
|
15-86
|
800-970
|
8
|
7.5
|
20
|
1200×3700
|
4600
|
4090×1900×800
|
|
3YK1237
|
3
|
13.22
|
4-50
|
400
|
16-90
|
800-970
|
8
|
7.5
|
20
|
1200×3700
|
5200
|
4400×1950×1200
|
|
2YK1535
|
2
|
10.5
|
5-50
|
400
|
20-125
|
800-970
|
8
|
11
|
20
|
1500×3500
|
5890
|
4552×2250×900
|
|
3YK1535
|
3
|
15.75
|
5-50
|
400
|
21-125
|
800-970
|
8
|
11
|
20
|
1500×3500
|
6700
|
4552×2250×1600
|
|
2YK1545
|
2
|
13.5
|
5-50
|
400
|
22-150
|
800-970
|
8
|
15
|
20
|
1500×4500
|
6330
|
5400×2250×1600
|
|
3YK1545
|
3
|
20.25
|
5-50
|
400
|
22-150
|
800-970
|
8
|
15
|
20
|
1500×4500
|
6800
|
5400×2250×1700
|
|
2YK1548
|
2
|
14.4
|
5-50
|
400
|
22.5-162
|
800-970
|
8
|
15
|
20
|
1500×4800
|
6980
|
5300×2200×860
|
|
3YK1548
|
3
|
21.6
|
5-50
|
400
|
22.5-162
|
800-970
|
8
|
15
|
20
|
1500×4800
|
7600
|
5752×2200×1600
|
|
2YK1848
|
2
|
17.28
|
5-80
|
400
|
25-206
|
750
|
11
|
15
|
20
|
1800×4800
|
9080
|
6140×2470×1380
|
|
3YK1848
|
3
|
25.92
|
5-80
|
400
|
32-276
|
800-970
|
8
|
18.5
|
20
|
1800×4800
|
9600
|
6140×2710×1780
|
|
2YK1854
|
2
|
19.44
|
5-80
|
400
|
32-312
|
800-970
|
8
|
18.5
|
20
|
1800×5400
|
10150
|
6500×2600×1300
|
|
3YK1854
|
3
|
29.16
|
5-80
|
400
|
32-312
|
800-970
|
8
|
22
|
20
|
1800×5400
|
10840
|
6960×2600×1630
|
|
2YK2160
|
2
|
25.2
|
5-100
|
400
|
50-475
|
970
|
8
|
30
|
20
|
2100×6000
|
11780
|
7300×2950×2000
|
|
3YK2160
|
3
|
37.8
|
5-100
|
400
|
50-475
|
970
|
8
|
30
|
20
|
2100×6000
|
12800
|
7300×2950×2000
|
|
2YK2460
|
2
|
28.8
|
5-100
|
400
|
65-550
|
970
|
8
|
37
|
20
|
2400×6000
|
15600
|
7450×3230×1500
|
|
3YK2460
|
3
|
43.2
|
5-100
|
400
|
70-620
|
970
|
8
|
37
|
20
|
2400×6000
|
17600
|
7450×3230×1910
|
