【價格區間】：電議，面議
【處理能力】：根據用戶要求選型
【適用物料】：水泥、碎石、砂子、化肥、糧食
【產品別名】：管式螺旋輸送機、單管輸送機

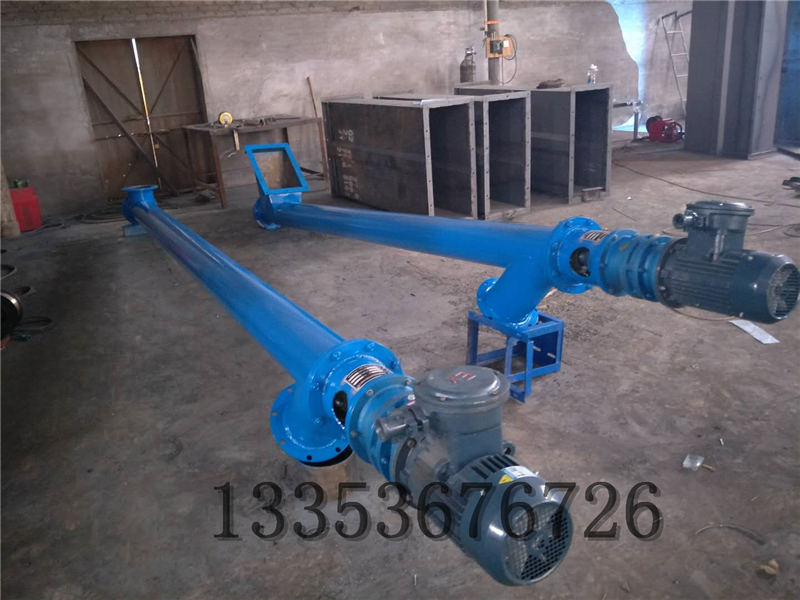

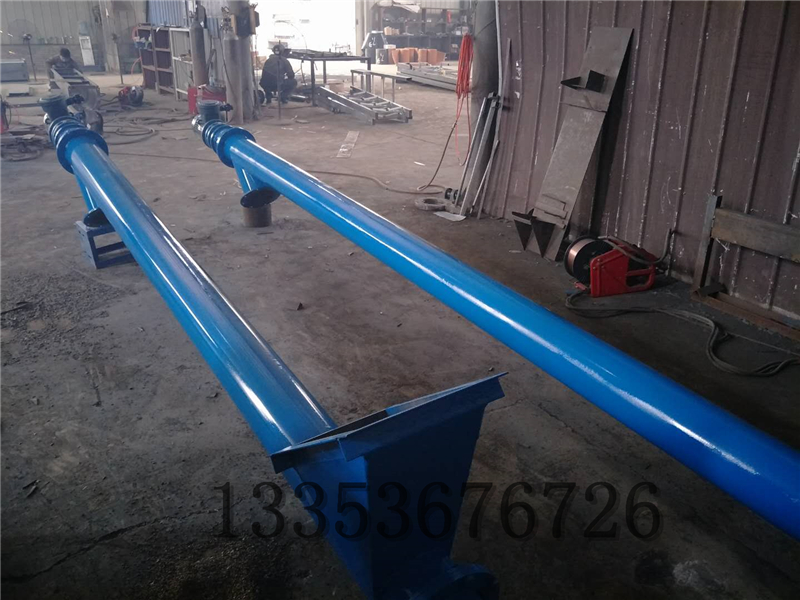

GX螺旋輸送機介紹：
GX螺旋單管輸送機是一種螺旋輸送設備。它屬于整體螺旋輸機系列當中的一種型號。如果單從輸送物料移動方向上來進行劃分的話，GX螺旋單管輸送機又可以細分為水平、傾斜、垂直GX螺旋單管輸送機這三種。其實也就是螺旋輸送機的輸送方向。這種設備與其它的輸送設備相比較而言，整機的橫截面尺寸比較小，而且密封性能好。可以在中間進行安裝多點進料和出料點，操作起來比較方便。特別適合輸送粉狀、顆粒狀、散裝、小塊狀的物料，在礦山、飼料、糧食、食品、冶金、化工行業都較為廣泛的應用。
輸送設備工作原理：
GX螺旋單管輸送機的工作形式主要依靠高速旋轉的螺旋葉片將物料順固定的機殼向前進行推移，從而達到輸送物料的目的。GX螺旋單管輸送機中間的吊軸承采用的是滑動軸承，整機裝備有防塵密封設備，設備的軸瓦大都是采用粉末冶金，如果該機用于輸送水泥將會采用毛氈軸瓦，吊軸與螺旋軸之間是用滑塊將其連接起來的。

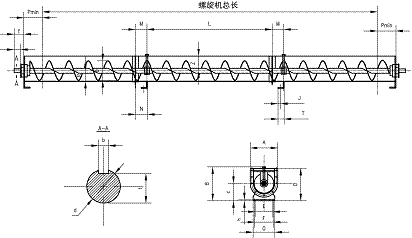

總體布置和結構特征：
螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成，本公司不提供電器開關及電機啟動設備。
螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠總裝時將中間節按長度長短依次排列，最長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接和花鍵聯接，保證了聯接軸的互換性，便于維修。
機蓋為瓦片式并用螺栓固定在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水橡膠石棉板。
進、出料裝置有進料口，方形出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。進、出料口還可根據用戶需要做成圓形法蘭。
驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機或擺線針輪減速機三種。
中間軸承座軸承一種采用PTM材料，具有極高的自潤滑性和耐磨性，中間軸和軸套采用超耐磨材料，使用壽命更長，另一種采用由粉末冶金壓鑄而成含油軸承，其用于溫度較高的場合。
特點與應用范圍：
GX型螺旋輸送機是我國較早定型生產的通用型生產設備。螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康模淝闆r好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。GX管螺旋輸送機適用于建筑材料，化工，電力，冶金等各種行業，可降低勞動強度，提高工作效率。比如建筑材料，化工，電力，冶金等。煤炭，糧食等行業，適用于粉煤灰，顆粒狀和小塊狀物料的水平或傾斜轉移，如煤，灰， 爐渣，水泥，谷物等。
本機的優點是：
（1）結構簡單、橫截面尺寸小、成本低；
（2）便于中間加載和卸載；
（3）操作簡單、方便；
（4）輸送過程物料與外界隔離，密封性好。
缺點是：動力消耗大，機件磨損快，物料在運輸過程中粉碎嚴重。
GX型螺旋輸送機以輸送粉狀、粒狀、小塊狀物料為上，如面粉、水泥、煤粉、砂土、各類小塊狀的煤和石子等。它不宜輸送易變質的、粘性的易結塊的物料和大塊的物料，因為這些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處產生堵料。
本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m一檔，可在環境溫度-20℃～+50℃條件下，以小于20°的傾角輸送溫度低于+200℃的物料。
選型參數表：
